质谱系列产品

质谱仪核心技术设计

• 准确

  RZ-500基于选择反应监测（SRM）模式，可以保证极高的特异性（最高可达0.2 Da FWHM）。质量分析器拥有三个四极杆组件，支持多种MS和MS/MS扫描类型，定量性能从未如此卓越!



• 灵敏

  RZ-500利用创新的离子光学组件和离子源设计将串联质谱仪的灵敏度提升到了一个前所未有的水平，可检测含量低至阿克级别的复杂样品（正离子ESI模式下，利血平的信噪比至少可达500,000:1）。是目前国内灵敏度极高的一款适用于临床的液质联用仪，可以轻松的应对低浓度物质检测的挑战!



• 高通量

  RZ-500 业内领先的超快扫描速度（最高可达 600SRMS每秒）可以同时检测多个待测物，并且可以提供更多的数据扫描点，保证定量的准确性。一针进样，得到多个待测物的定量信息，使临床检测工作更加简化!



结构组成

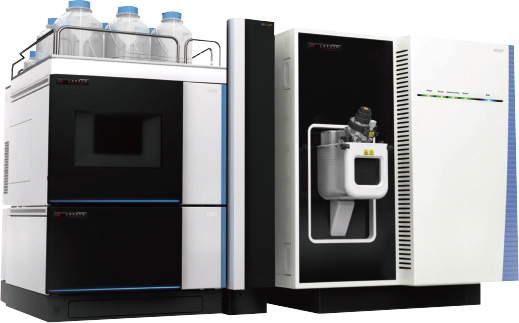

RZ-500主要由四部分组成：超高效液相色谱仪、三重四极杆质谱仪、软件、色谱柱。

超高效液相色谱仪

1. 最高耐压 1034 bar，流速最高可达8mL/min；
2. 智能样品预压缩，样品处理准确度、进样精度更高；
3. 更加有效地控制分离，2种温控模式，拥有主动式预加热功能。

• 自动进样器

  最多可同时放置4块96孔板，无人干预下可连续分析近400个样品。智能的样品预压缩技术提供卓越的重现性。集成条码扫描功能，自动识别样品盘，实现流程自动化。创新的气流冷却技术，温控范围：4-40°C。交叉污染：<0.0004%，进样线性：0.99999。



• 二元泵

  最高可耐压 1034 bar，最高流速可达8mL/min，并提高分析结果的可靠性。2X3种溶剂通道，9种组合方式。流速准确度：土0.1%，流速精密度：±0.05%。线性马达驱动技术，纳米级的柱塞杆运动的控制精度。手紧式单向阀设计和自动化泵灌注技术。优化柱塞体积获得最大密封圈和柱塞杆使用寿命。



• 柱温箱

  流动相主动式预加热功能，更宽的温度范围：5-120°C。两种温控模式提供方法的无缝转换和更加尖锐的峰型：强制气流模式（forced air）更轻易地进行方法转换；静止空气模式（stillair）提供更好的分离和更快的速度。全新的色谱柱ID识别技术。



• 色谱柱

  RZ-500的结构组成还包括色谱柱，这是国产首家拥有二类注册证的与液相色谱串联质谱检测系统配套使用的色谱柱耗材。



三重四极杆质谱仪

1. 满足从简单到复杂基质中所有分子类型分析的需求；
2. 与专业应用软件紧密集成，提高了所有应用领域的工作效率；
3. 简单易用，帮助专业和非专业级水平的用户获得高质量的数据，并提高分析结果的可靠性。

• 离子源

  RZ-500配置了最新设计的的OptaMaxNG离子源，具有加热型ESI源和APCI源一体化设计，只需要更换喷针即可实现ESI源和APCI源的切换。OptaMaXNG源的另一个特点是集成式气路电路设计，安装OptaMaxNG源时即可自动完成气路和电路的连接，不需要进行额外的操作。回时质谱仪还可自动识别源的类型，真正实现了智能化操作。另外，电喷雾源喷针沿用了60度喷雾角度设计，且前后、左右、插入深浅三维可调，离子传输通道下方的不对称切面，使得多余的溶剂喷雾直接快速的排除到传输通道下方，减少离子源的维护周期，使得实际样品分析试验中耐受性最大化。在离子源的排放端口具有恒定的氮气气流，去除更多溶剂蒸汽，降低基线噪音并增加系统耐用性。



• 离子传输系统

  在离子传输部件上RZ-500有三大独特设计：第一、高容量离子传输管（HCTT）设计，HCTT传输管采用了mm口径的大椭圆形开口，在维持高效的脱溶剂作用的同时将更多的离子传输进入质谱系统，提高信号强度；第二、电动离子漏斗设计，离子漏斗由一系列不锈钢片组成，对于由HCTT传输管中输入的大量离子具有极高的传输效率和极好的聚焦能力，同时由于离子漏斗的独立一体化设计以及不锈钢材质，可以简单方便地把离子漏斗进行拆卸和清洗；第三、弯曲的离子東传输组件加上中性粒子挡杆的设计，质谱离子化时会产生一些中性粒子，这些中性粒子如果进入离子通道，会造成质谱图的噪音干扰，并且极易污染整个离子光学通道，将传输四极杆设计成弯曲通道，并在上方加上中性粒子阻挡杆的设计，带电离子可以受电场影响发生偏转通过传输四极杆，而中性离子不受电场影响不发生偏转湮灭在中性粒子阻挡杆上，避免进入四极杆质量分析器。



• 质量分析器

  RZ-500上使用的四极杆是大口径分段式、共轭双曲面四极杆，半峰宽最低可以设定到0.2 Da FWHM。分段式四极杆分成Pre-filter、主四极杆和Post-filter三段，Pre和Post-filter部分仅加射频电压，可有效的去除边缘场效应提高离子传输效率，从而提高灵敏度。同时质量范围上限高达2000 Da，对某些质量数超大的单电荷化合物有独一无二的优势。



• 主动碰撞池

  RZ-500主动碰撞池Q2采用了更高压力的氩气做碰撞气，并且在轴向有DC电场，可以对离子进行分段加速，使得碎片离子在Q2中不但90度拐弯以进一步排除中性离子的干扰，而且被加速，可以获得更加丰富、灵敏的二级离子碎片，最终可以实现高达600 SRM/秒的高速扫描。



• 检测器

  RZ-500的检测器为双模式离散倍增电极检测器，增加了倍增电极片数以延长检测器寿命，在离子流极低时采用脉冲计数模式，消除噪音提高灵敏度，在离子流极高时采用模拟模式，避免信号失真。双模式检测器可对离子流进行自动智能识别，进行不同模式间的切换和信号拟合，从而实现超高灵敏度和六个数量级的动态线性范围。



• 分辨率

  RZ-500采用了双曲面四极杆，四极场分布与理论四极场无偏差，最高分辨率可达到0.2 Da FWHM。分辨率对于分析那些基质复杂、干扰大的样品尤为重要。右图为奶粉基质中添加双氰胺检测，可以看到在普通分辨率下进行SRM扫描时，色谱峰中存在明显的基质干扰，影响定量的检测限和精度，而在高分辨模式下，即使浓度低至1 ppb，也可以得到非常干净的谱图，进行精确的检测和定量分析。

• 灵敏度

  RZ-500的AIM技术保证整个三重四极杆系统具有超高的灵敏度和宽线性范围。以阿普唑仑为例，在上样量低至0.3fg时，5次进样自动积分RSD为9.5%，线性范围达到6个数量级。



• 扫描和正负切换速度

  RZ-500主动碰撞池Q2在轴向有DC电场，可以对离子进行分段加速，使得碎片离子在02中不但拐弯而且被加速，驻留时间小于0.8毫秒，以零交叉污染实现高达600 SRM/秒的高速扫描，并且以此速度进行扫描时，不损失仪器的灵敏度。而且可以进行快速正负极切换扫描，正负离子扫描模式切换后仅需20毫秒即可获得稳定信号。

• 稳定性

  RZ-500的弯曲离子束传输组件和中性粒子档杆设计使得系统具有极好的耐用性，使用人血清复杂基质样品对系统进行极端耐用性测试，在多达6000次进样之后，RZ-500仍能够保持良好的信号强度和稳定性。



数据采集和分析软件TraceFinder

1. 中文操作界面，简单友好；
2. 集仪器控制、方法编辑、数据采集、自动数据处理和报告一体的流程化操作软件；
3. 拥有定量检测和定性筛查功能；
4. 客户个性化定制的报告模板；
5. 内置质谱方法和化合物数据库，可用于多种项目的分析。
